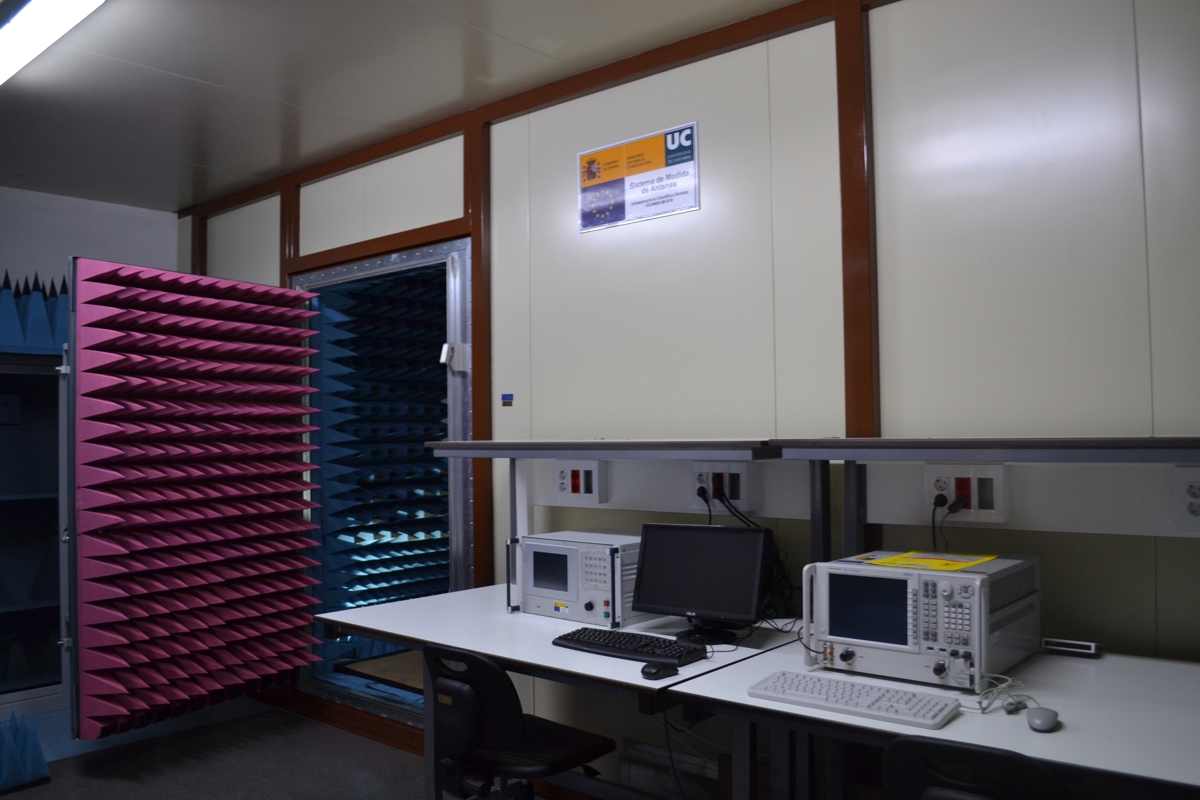

- Cámara anecoica de 9x5x5 metros y una puerta de 1.2x2.2 metros con absorbente piramidal hasta 40 GHz.

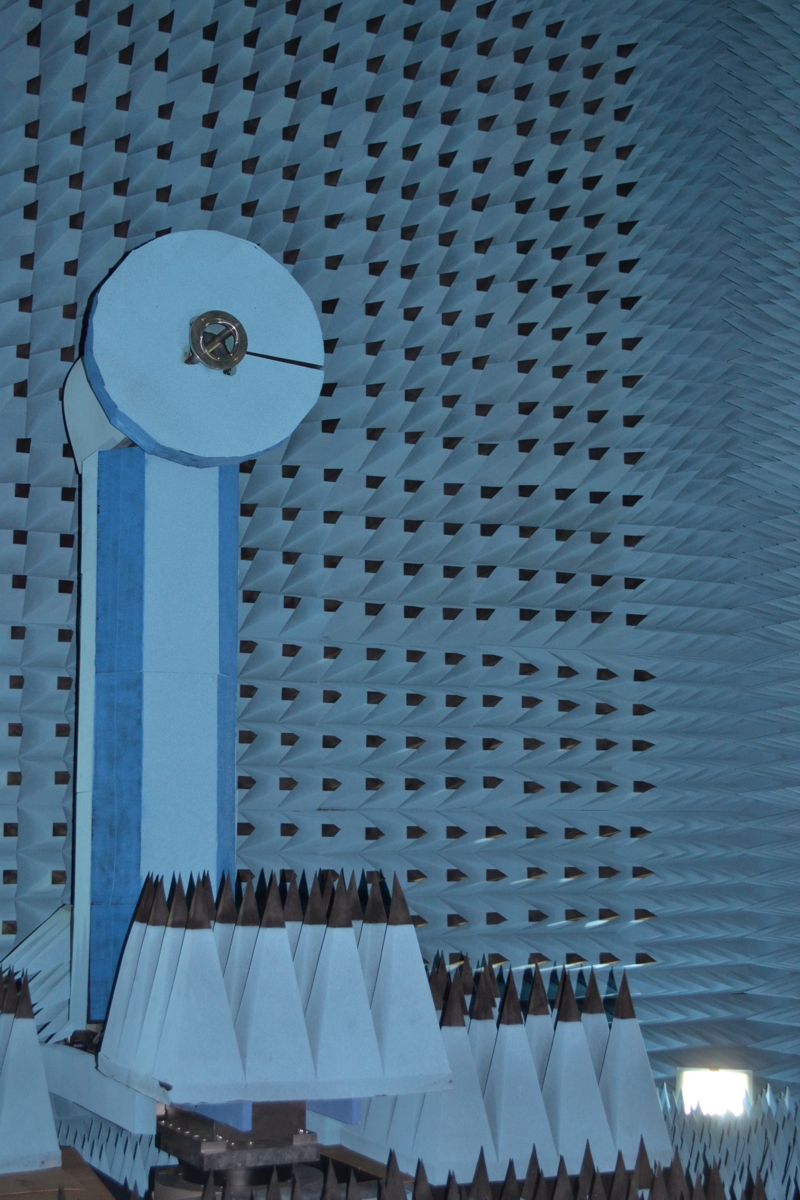

- Posicionador esférico: exactitud en roll/azimut de 0.01° con junta rotatoria hasta 40 GHz y carga de 300 Kg en azimut y 25 Kg en roll.

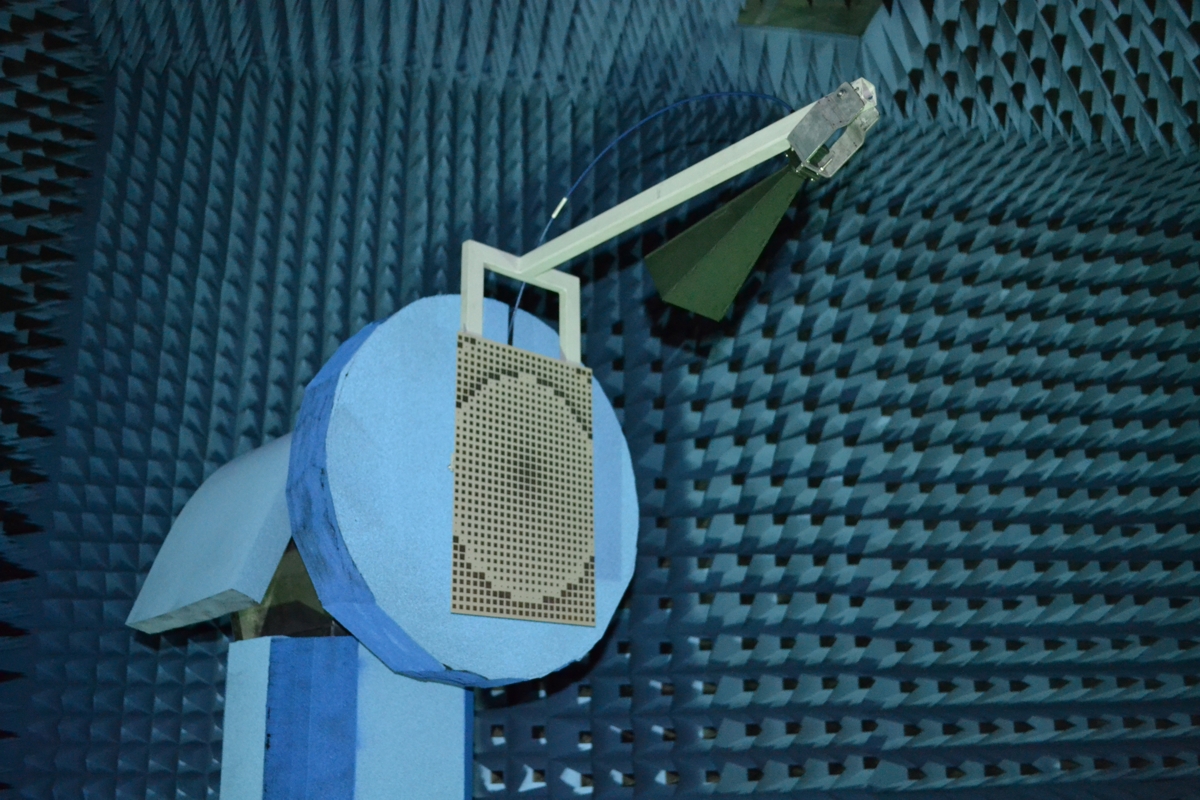

- Posicionador de sonda con cambio de polarización automático y junta rotatoria hasta 40 GHz.
- Analizador vectorial de señal PNA8363.

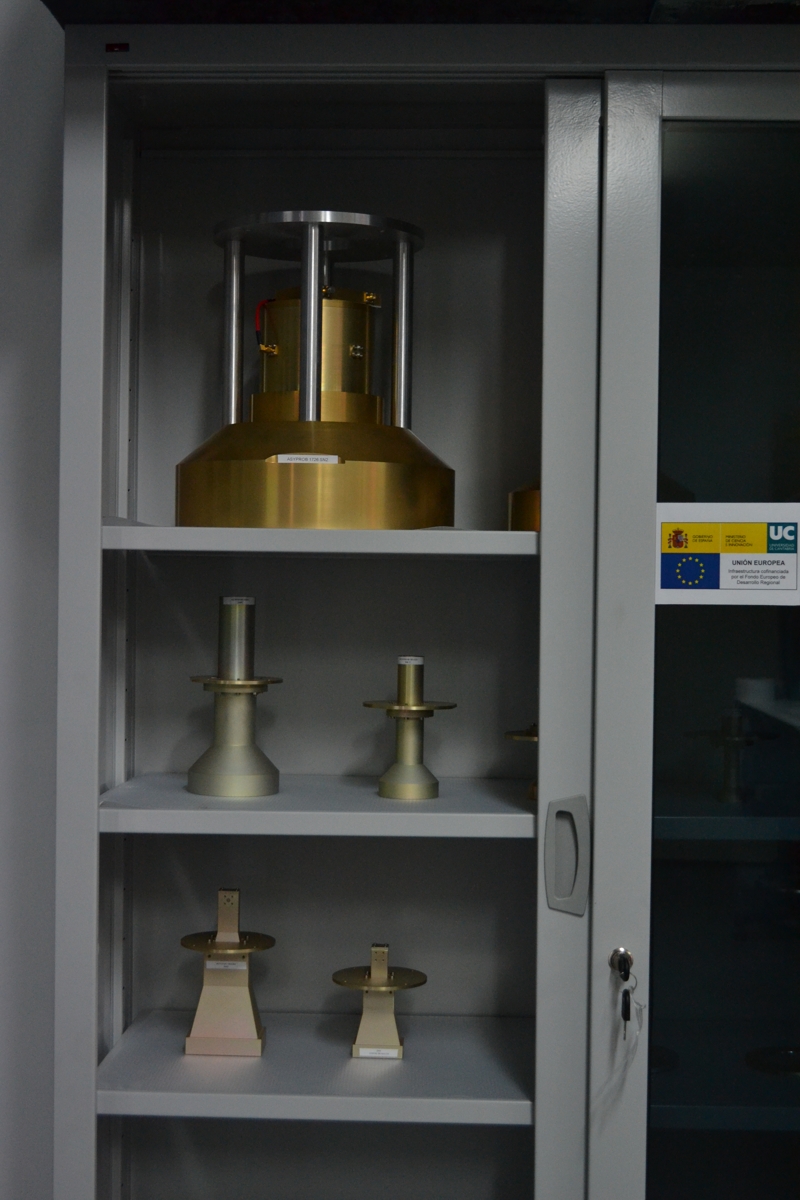

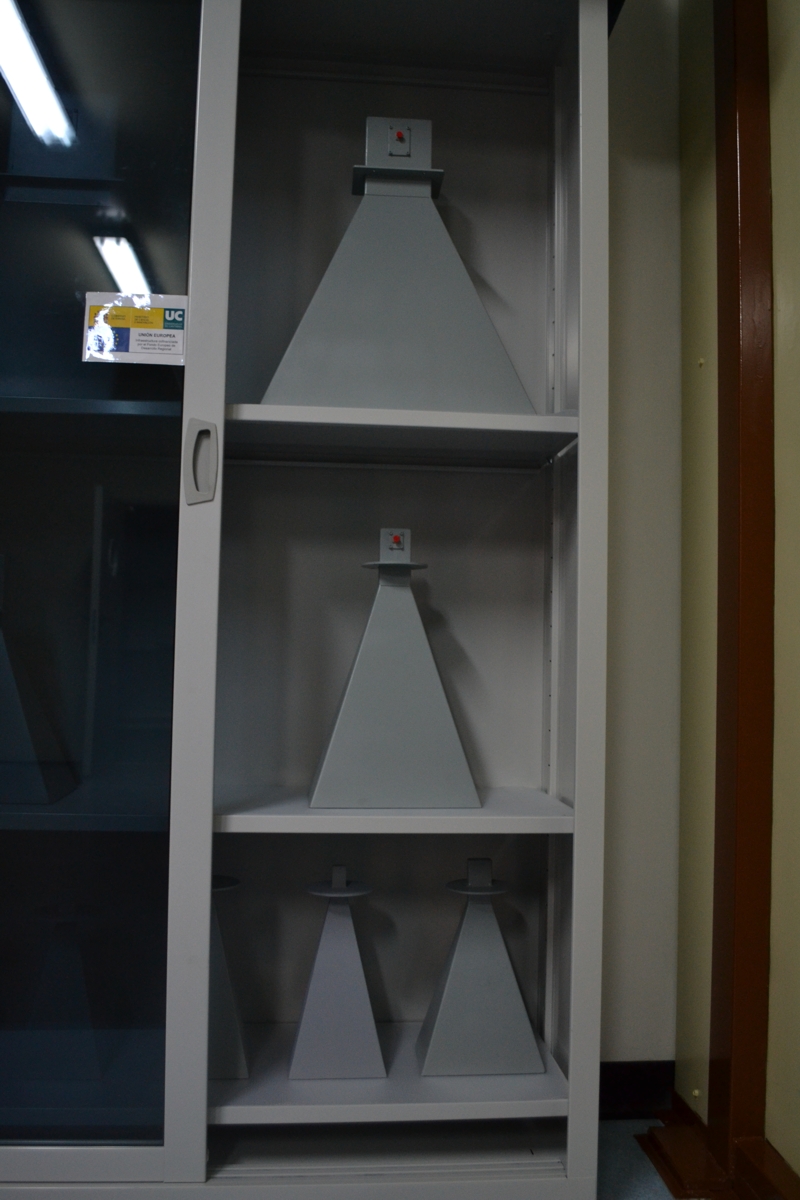

- Juegos de antenas patrón y sondas para cubrir todo el ancho de banda y cables de conexión N, SMA, 3.5 mm y K.
- Permite hacer medida y representación en 2D y 3D de diagramas de radiación; medidas de directividad, ganancia y ancho de haz a 3 dB; relación
entre las componentes copolar y contrapolar; medida de impedancias; transformación de campo cercano a campo lejano; y medida de circuitos de microondas.
|
